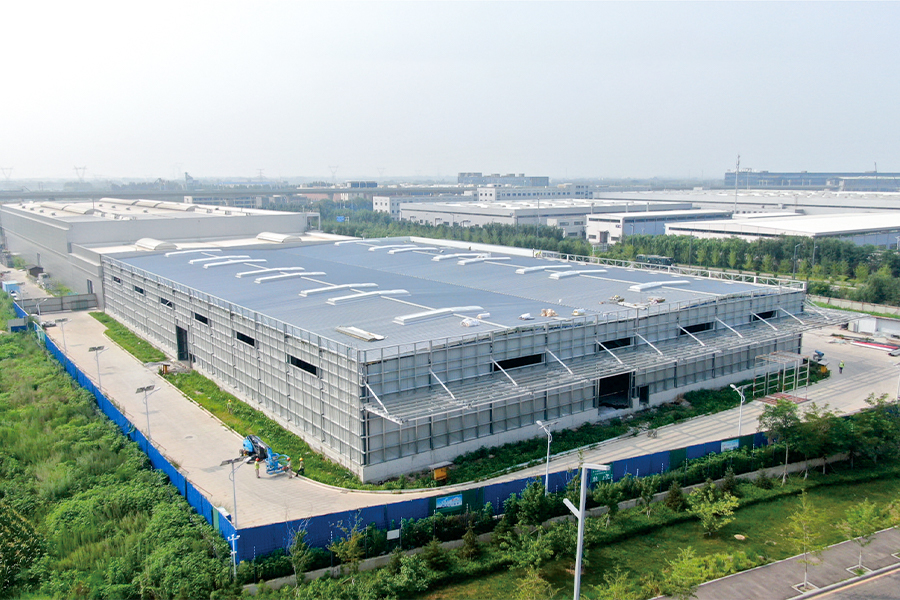

Georg Fischer 주조 솔루션 Shenyang Co., Ltd

Georg Fischer Casting Solutions Shenyang Co., Ltd.의 1단계 및 확장 프로젝트를 위한 철골 구조 작업

1단계 프로젝트:
제1공방 D존 건물의 길이는 21.5m, 폭은 45m, 지붕 높이는 8.5m이다.
F구역과 G구역의 길이는 54.8m, 너비는 45m, 능선 높이는 14.51m이다.
이 프로젝트는 강철 빔이 있는 철근 콘크리트 기둥을 채택합니다. 지붕 시스템은 상단에 방수 멤브레인이 설치된 강철 바닥 데크로 구성됩니다. 벽 시스템은 외부 강철 프레임과 암면 샌드위치 패널이 있는 석조 벽으로 구성됩니다.
다양한 기능 요구 사항에 따라 다양한 범위와 높이를 가진 여러 건물이 결합됩니다. 난간 높이는 각각 15.5m, 11.3m, 10m, 7m입니다. 최대 경간은 27.4m입니다. 50톤 오버헤드 크레인 여러 대가 그리드 라인 AA~D를 따라 설치되어 있습니다.
각 강철 프레임 빔은 5개의 강철 빔 세그먼트로 구성되며 단일 경간은 약 27.4m입니다. 지붕 빔의 총 중량은 180톤이 넘고, 크레인 대들보의 무게는 약 100톤입니다. 강재는 설계에 명시된 대로 Q355B 및 Q235B입니다.

1단계 확장 프로젝트:
2호 작업장은 길이 97.54m, 폭 67.1m, 높이 9.7m, 최대 경간 33.46m이다. 강재는 설계 요구 사항에 따라 Q355B 및 Q235B입니다.
구조는 강철 기둥과 빔으로 구성되며, 지붕 빔은 솔리드 웹 H형 강철로 제작됩니다. 기둥 베이스는 앵커 볼트로 고정됩니다. 강철 기둥과 빔은 H형 단면을 채택합니다. 지붕 버팀대와 기둥 간 버팀대는 가로 방향과 세로 방향 모두 제공되어 안정적인 견고한 프레임 시스템을 형성합니다.

주요 구조 설명:
메인 프레임은 용접된 H형 강철 기둥과 빔과 함께 Q355B 강철을 사용합니다. 모든 강철 부품은 Sa 2.5 등급으로 쇼트 블라스트 처리됩니다. 지붕과 벽 도리는 아연 도금된 Q355B 강철 스트립으로 형성됩니다.
자재 야드 7번:
자재저장장의 규모는 길이 11m, 폭 48m, 외팔보 처마 높이 6.55m, 경간 11m이다. 강재는 설계 요구 사항에 따라 Q355B 및 Q235B입니다.
구조는 강철 기둥과 빔을 채택하고 지붕 빔은 솔리드 웹 H형강으로 제작되었습니다. 기둥 베이스는 앵커 볼트로 고정됩니다. 강철 기둥에는 H형 기둥과 상자 기둥이 모두 포함됩니다. 지붕 브레이싱과 기둥간 브레이싱을 횡방향과 종방향으로 배열하여 안정적인 철골 시스템을 형성합니다.
