창저우 Xingyu 자동차 조명 시스템 유한 회사

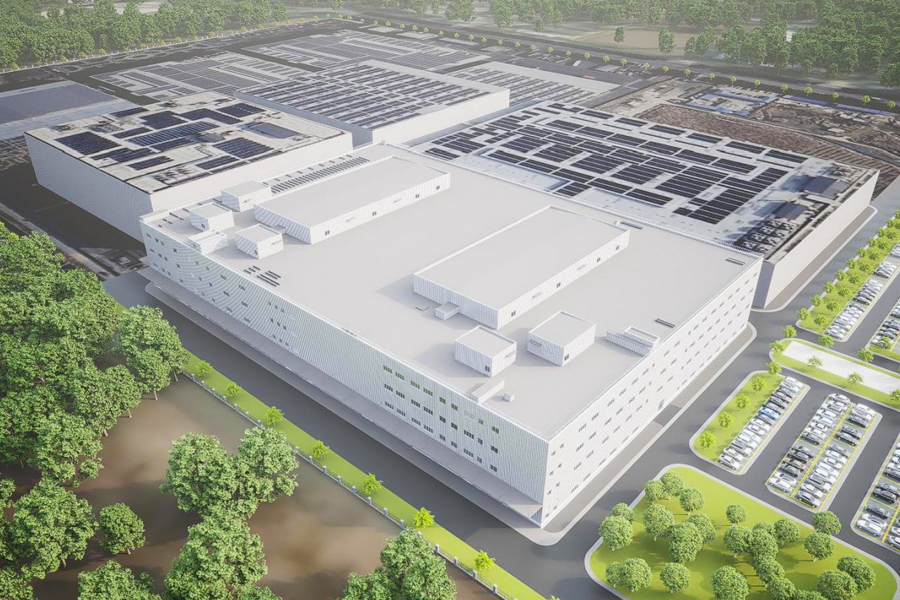

Changzhou Xingyu Automotive Lighting Systems Co., Ltd.의 지능형 제조 산업 단지 전자 공장 프로젝트

Changzhou Xingyu Automotive Lighting Systems Co., Ltd.의 지능형 제조 산업 단지의 전자 공장 프로젝트는 Changzhou City Xinbei District의 Huanghe West Road 남쪽과 Baotashan Road 서쪽에 위치하고 있습니다. 이 프로젝트의 건축 면적은 18,274.35평방미터이고 총 바닥 면적은 74,977평방미터입니다. 건물은 지상 4층으로 구성되며, 계획 높이는 23,990m이다.
이 프로젝트는 자동차 조명 부품의 생산 및 가공에 사용되는 다층 Class C Type II 산업용 건물로, 내화 등급 II입니다. 지붕에는 6개의 에어컨 공장실과 1개의 보일러실로 구성된 7개의 작은 강철 구조물 유닛이 포함되어 있습니다. 그 중 공조공장1실과 공조공장2실이 가장 대표적인 것으로, 구조 형태와 바닥면적이 동일하다.
공조 공장 1실은 강철 기둥-빔 구조 시스템을 채택하고 기둥 베이스는 앵커 볼트로 고정됩니다. 강철 기둥은 H형 강철 섹션입니다. 지붕 레벨에는 수평 버팀대가 제공되며, 벽에는 원형 강관 타이 부재가 사용되어 안정적인 철골 시스템을 형성합니다. 지붕 시스템은 단열 울이 있는 단층 금속 패널로 구성되고, 벽 시스템은 단층 금속 패널을 채택합니다.
공조공장 1실의 철골 거더 1개는 철골 3개로 구성되며 전체 길이는 약 28m입니다. 강철 기둥의 무게는 약 10.5톤, 지붕 빔의 무게는 약 10.99톤입니다. 강철 구조 재료는 설계 요구 사항에 따라 선택된 Q355B 강철입니다.

프로젝트 과제:
벽 패널 시스템에는 많은 수의 조인트가 포함되어 있어 전체적인 구조적 평탄도에 대한 높은 요구 사항이 적용됩니다. 동시에 패널 자체의 평탄도는 물론 설치 시 시각적 품질에 대한 엄격한 제어가 필요합니다.
