Boral 사일로 강철 플랫폼 및 통로 강철 구조물이 성공적으로 인도되었습니다.

I. 프로젝트 개요

이 프로젝트는 Boral 사일로의 강철 플랫폼과 통로 강철 구조물을 제작하는 것입니다. 클라이언트는 호주의 Boral Concrete Ltd.입니다. 프로젝트는 호주 시드니에 위치하며 납품 방식은 EXW(Ex-Work)입니다. 설계 단계에서 계약자는 고객이 제공한 Tekla 모델을 기반으로 설계를 개선합니다. 납품품에는 사일로의 강철 플랫폼, 통로, 계단, 강철 격자 및 난간과 같은 완전한 강철 구조 구성 요소가 포함됩니다. 제작기간은 30일 입니다.

II. 프로젝트 범위 및 기술 표준

1. 업무 범위: 도면 상세 설계, 원자재 조달, 부품 제작, 부식 방지 코팅, 포장, 배송/운송 조정 등의 업무를 수행합니다.

2. 제작 정밀도: 조립된 용접 빔과 기둥의 치수와 음의 편차는 국가 표준을 충족해야 합니다. 용접 품질은 표준에 부합해야 합니다. 플랫폼, 격자판, 난간 및 계단통의 조립 정밀도는 도면 및 현장 설치 요구 사항을 충족해야 합니다.

3. 부식 방지 코팅: Jotun 브랜드 페인트 시스템; 강철 격자 통로 패널 및 격자 계단 패널을 제외하고 다른 모든 구성 요소는 다음을 준수해야 합니다.

1. 입문서: 2액형 에폭시 아연 함유 페인트, 건조 도막 두께 100μm

2. 탑코트: 아크릴 폴리우레탄 도료, 건조 도막 두께 60μm

3. 총 페인트 필름 두께 ≥160μm; 페인트 색상은 BS676 표준을 준수하고 난간은 색상 코드 Y14.4를 준수해야 합니다.

4. 포장 및 배송: 구성 요소는 조립 관계에 따라 합리적인 방식으로 조립 및 포장됩니다. 난간, 계단, 플랫폼 격자의 치수는 모두 정확함을 보장합니다. 생산이 완료된 후 포장 목록이 작성되고 공급업체는 컨테이너 적재를 위해 고객과 협력하며 컨테이너에 상품을 적재하는 작업을 담당합니다.

III. 프로젝트 진행 및 처리현황

처리기록(사진)

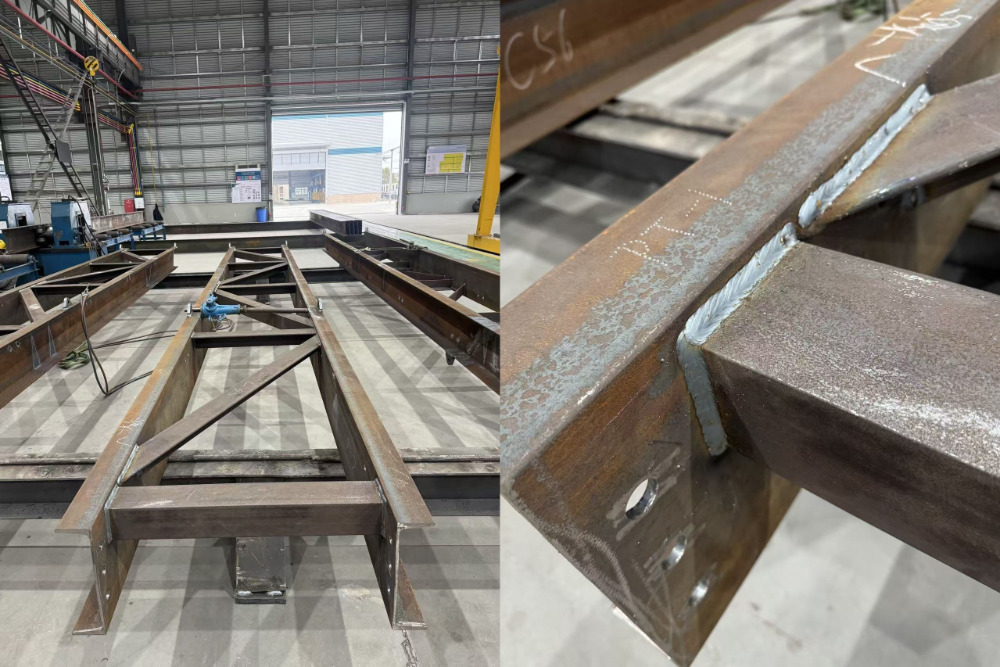

• 부품 용접 및 성형 단계

부품은 완전 관통 용접 공정을 사용하여 용접되므로 기공 및 슬래그 함유물과 같은 결함이 없이 미학적으로 만족스럽고 완전하며 균일한 용접이 이루어집니다. 주요 구조물을 조립하고 용접한 후 툴링과 잭을 사용하여 정렬하여 전체 치수와 직진도가 설계 및 국가 표준을 충족하는지 확인하고 후속 설치의 정확성을 보장합니다.

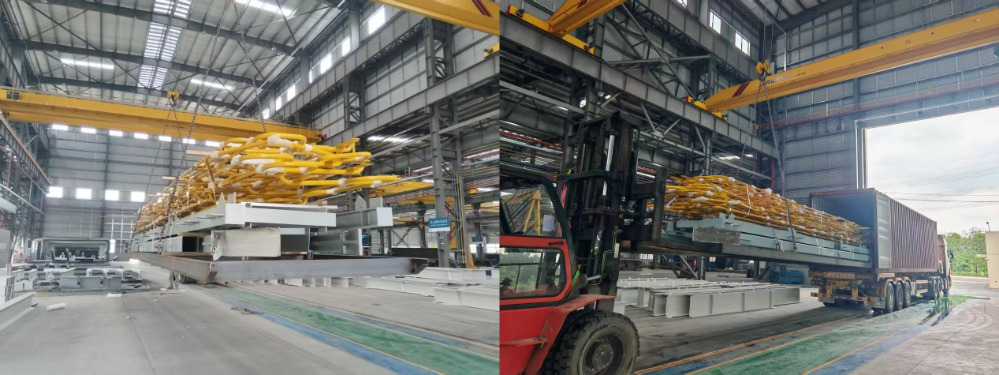

• 완성된 부품 페인팅 및 리프팅 단계

부품에 부식 방지 도료를 코팅한 후 색상이 균일하고 도막 두께가 표준을 충족합니다. 전반적인 리프팅에는 특수 리프팅 장비가 사용됩니다. 노란색 가드레일과 같은 취약한 부분은 적절하게 보호되고 포장되어 리프팅 중 손상을 방지하여 완제품의 무결성을 보장합니다.
